直流電源非靜電力分析以及直流電源技術指標分類：

直流電源有很多種，不同類型的直流電源，非靜電電源的性質不同，傳熱過程也不同。

直流電源非靜電力介紹：

在化學電池（如干電池、電池等）中，非靜電是與離子溶解和沉積過程相關的化學作用。當化學電池放電時，化學能在溫差電源（如金屬溫差電偶、半導體溫差電偶）中轉化為電能和焦耳熱，非靜電是溫差和電子濃度差的擴散，當溫差電源向外部電路提供電源時，熱能部分轉化為電能。

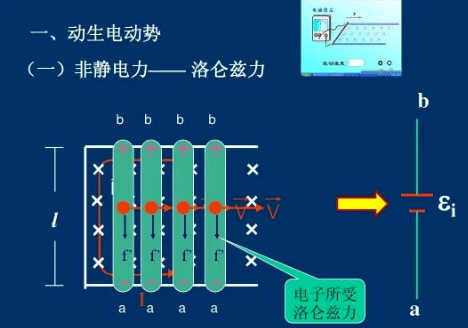

在DC發電機中，非靜電是電磁感應。當DC發電機供電時，機械能轉化為電能和焦耳熱。在光電池中，非靜電是光生伏效應的作用。當光電池供電時，光能轉化為電能和焦耳熱。

直流電源有兩種技術指標：

一個是特征指標，包括允許輸入電壓、輸出電壓、導出電流和輸出電壓調整范圍；

另一個是測量導出直流電壓穩定水平的質量標準，包括穩壓指數（或電壓調節率）、輸出電阻（或電流調節率）、紋波電壓（隨機波動）。

1）穩壓指數和電壓調節率：穩壓指數是指輸入電壓的相對變化導致輸出電壓的相對變化，當負載電流和環境溫度保持不變時。電壓調節率是指輸入電壓的相對變化±輸出電壓在10%時相對變化，穩壓指數和電壓調節率都表明輸入電壓變化對輸出電壓的影響，所以只需要檢測其中一個。

2）紋波電壓：疊加在輸出電壓上的交流電壓部件。用示波器觀察峰值一般為mv級。它的有效值也可以用交流毫伏表測量，但由于紋波不是正弦波，因此存在一定的偏差。

3)輸出電阻和電流調節率：輸出電阻與放大器的輸出電阻相同，其值為輸出電壓變化與輸出電流變化比的絕對值。電流調節率：當導出電流從0變?yōu)樽畲笾禃r(shí)，輸出電壓的相對變化。輸出電阻和電流調節載電流變化對輸出電壓的影響，因此只能檢測其中一個。
