| 汽車脈沖測試裝置的分類

ISO7637標準中從脈沖E1到脈沖E5，典型的波形說明了在汽車領域中的脈沖測試有哪些種類，以及在測試，研發和生產階段必須通過實驗室直流電源實施的測試。

直流電源已經實現用于測試三類脈沖的測試裝置：

□ 使用邊緣上升幅度在 μs 范圍內的高頻測試信號進行測試

□ 需要在中等動態范圍內進行測試，其邊緣上升在 ms 范圍內

□ 根據電池電壓容差在半靜態運行狀態下進行測試

借助特殊的機械開關，模擬汽車電氣系統，可以測量快速的高頻脈沖（下降至 μs 范圍）。直流電源測試設置已在ISO7637中準確描述，必須嚴格遵守測試流程，否則結果將無法重現。

用電子開關，模擬汽車電氣系統以類似方式確定平均或靜態脈沖（下降到 ms 范圍）。在這一工作范圍內，GMC-I Messtechnik 的高精度直流電源樹立了新標準，使用 SYSKON P 系列直流電源KONSTANTERs幾乎可以滿足汽車行業規定的所有脈沖波形測試要求。

| 實驗室直流電源要求（例如 SYSKON KONSTANTER）

此處顯示的所有脈沖和信號（E1 至 E5）都在中等動態范圍內，這意味著需要在 ms 范圍內的響應時間（E1 和 E2 在 μs 范圍內，E3在ns范圍內）。這些時間參考了從較低值到較高值的兩個方向上的設定值變化，反之亦然。為了用直流電源實現這些時間，設備設計必須適應許多特殊功能和挑戰，因?yàn)槌渌蛲猓仨殞⒁还╇姷挠脩粢暈槭芸叵到y(tǒng)的一部分，而該受控系統應直接影響動態性能。

現代實驗室直流電源配備了開關控制器技術，以在減輕重量和減小尺寸方面實現更高的效率。但是，開關控制器需要在輸出電路中帶有輸出電容器的適當濾波器。

容量根據功率的不同，tor 的額定值可能為數千 μF，它直接決定了動態性能。除負載電流外，還必須允許足夠高的充電電流，以實現從較低到較高輸出電壓的短響應時間。因此，該充電電流會影響功率組件的尺寸，直到功率連接為止。

必須確保在另一個方向上快速放電，即降低輸出電壓。由于我們不能總是假設將有足夠高的負載電流可用，因此放電必須由電源本身完成。加速放電功能可通過集成的動態負載或電流吸收器實現。此概念用于SYSKON P系列直流電源。

另一種可能性是通過將輸出電容器的能量通過電源變壓器返回到初級側的中間電路，從而使輸出電容器快速放電。該概念可防止整個系統內的任何進一步的功率損耗，并以 BET 技術（雙向能量傳輸）的形式在 GMC-I Messtechnik 的所有高精度 KONSTANTER（例如 SLP 和 SSP 系列 KONSTANTER）直流電源中使用。

無論哪種情況，都必須注意對整個功率組件的熱平衡的影響。除此之外，在控制器的布局和尺寸方面還必須注意并考慮其他功能。因此，整個控制回路被擴展為包括附加功能。

除了考慮功率組件和控制回路之外，還必須適當放置電源的內部數據存儲模塊（設置和順序存儲器）及其用戶界面，以生成此類信號。 必須有可能將足夠數量的模擬信號所需的中間點保存到電源本身，以便在不使用計算機（遠程）的情況下生成信號。為此，需要具有足夠容量的存儲模塊。該存儲模塊細分為可以存儲完整設備配置的較小范圍（設置存儲器）和用于保存序列的較大范圍（序列存儲器）。

重要的參數可以保存到較小的配置存儲器中，這對于特定的應用程序是必需的。因此，可以快速輕松地調用給定應用程序所需的配置。

較大的存儲位置用于保存電壓和電流曲線的參數，即所謂的序列。因此，電源能夠獨立于控制計算機按時間順序排列的數據流順序自動運行和讀出存儲的序列，并同時使計算機騰出空間來執行其他任務。

根據存儲到 SYSKON KONSTANTER 的序列范圍，可以通過起始地址和停止地址保存和定義多個配置文件。這允許靈活地適應各種應用。為 了將這種測試脈沖表示為一個序列，存儲位置中的每個中間點都需要四個參數（序列號，編號）（請參見圖 11，“查看和編輯”窗口）：

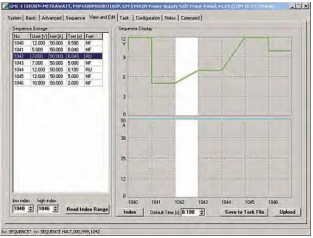

圖 11：“查看和編輯”窗口，包括參數信息

□ 電壓值（單位：V）

□ 當前值（A 中的 Iset）

□ 停留時間（以秒為單位的 Tset）

□ 功能參數（Fset）

與負載有關，輸入電壓和電流值可以自由確定此時是否應為功率消耗器進行電壓或電流注入。每個中間點要輸入的停留時間決定了序列運行時將讀出相應值的時間，以及整個序列的持續時間最小停留時間為 1 毫秒。

定義序列時，還需要起始和終止地址，這些序列代表相應序列的首個和最后一個存儲位置。還必須指定重復次數，該次數指示將讀取該序列的次數，以及指定序列完成后功率輸出狀態的信息。輸出可以保留在序列中指定的最后一個值，或者可以將其關閉。

功能參數可用于確定輸出關閉等因素。如果 CLR（清除）功能參數包含在給定序列的最后一個存儲位置中，則在重復序列時將跳過此位置。 但是，在最后一次重復完成后，將關閉輸出，例如為了連接下一個被測設備。

如果在一個系統中需要多個設備，則可能需要使時間序列彼此同步。 這是借助硬件觸發輸入來完成的。使用 SYSKONKONSTANTER，可以手動啟動序列（儀器上的菜單鍵），也可以通過計算機（通過 USB 端口）或 觸發信號（模擬端口，ANIF）啟動序列。
